Муфта сцепления предназначена для передачи крутящего момента от дизеля к трансмиссии, отсоединения дизеля от силовой передачи, а также плавного и безударного их соединения. На тракторе МТЗ-80, МТЗ-82 установлена сухая, однодисковая муфта сцепления постоянно-замкнутого типа.

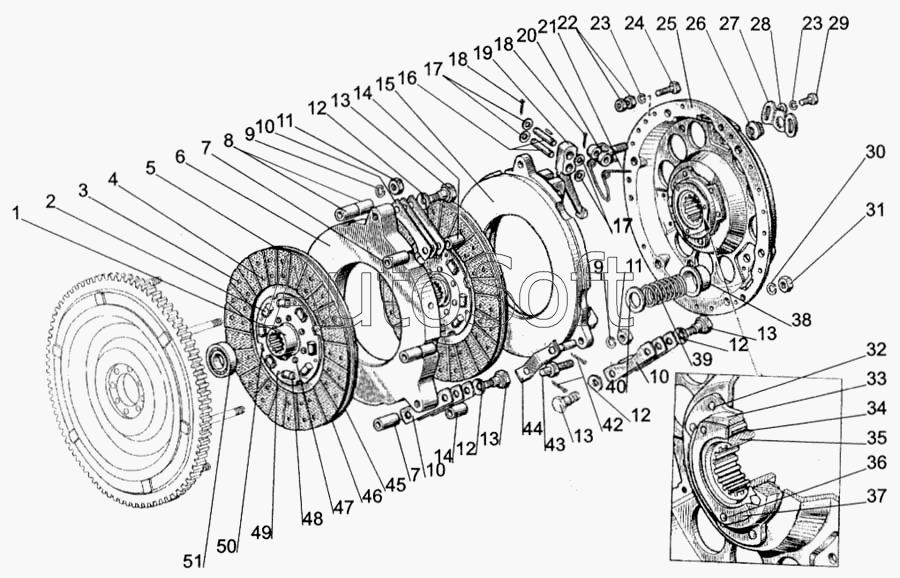

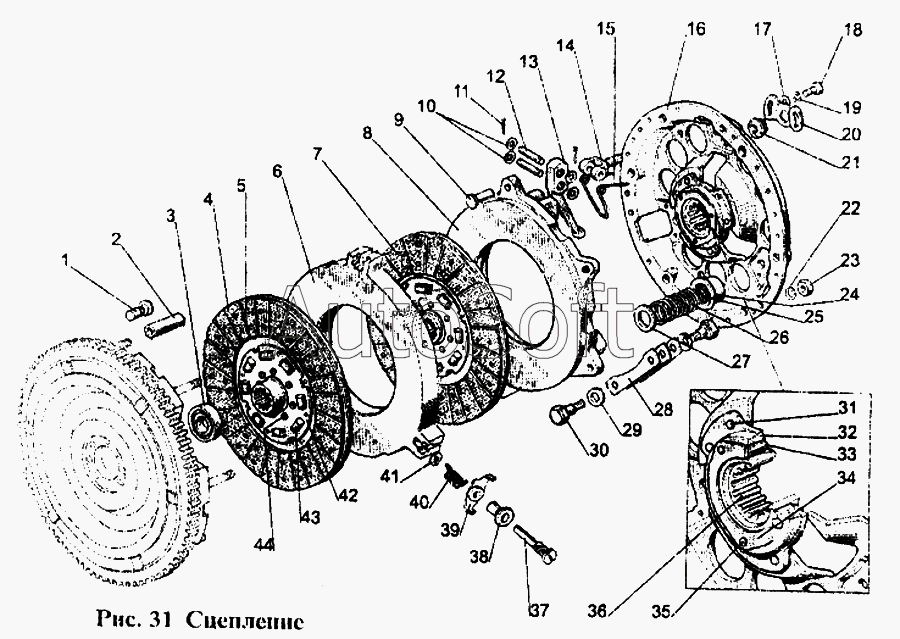

Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе

Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе (рис. А)

  1. маховик
  2. ведомый диск в сборе
  3. нажимной диск
  4. стакан пружины сцепления
  5. пружина нажимная сцепления
  6. опорный диск
  7. ступица ведомого диска
  8. демпфер
  9. диск поддерживающий
  10. пластина пружинная
  11. накладка фрикционная
  12. диск ограничительный
  13. рычаг отжимной
  14. штифт опорный
  15. ось
  16. палец
  17. втулка
  18. гайка корончатая
  19. пружина
  20. контргайка
  21. винт регулировочный
  22. подшипник
  23. отводка муфты сцепления
  24. кронштейн отводки
  25. шестерня промежуточная
  26. вал ведущий привода ВОМ
  27. вал силовой передачи
  28. кронштейн отводки тормозка
  29. вал вилок включения
  30. вилка включения
  31. отводка тормозка
  32. диск ведущий тормозка с накладкой
  33. пружина фиксатора
  34. шарик
  35. рычаг переключения понижающего редуктора
  36. крышка люка редуктора
  37. рычаг вилки
  38. шестерня ведущая понижающего редуктора
  39. подшипник игольчатый
  40. муфта зубчатая
  41. подшипник игольчатый
  42. вал ведомый привода ВОМ
  43. муфта соединительная
  44. валик переключения двухскоростного привода ВОМ
  45. втулка бронзовая
  46. шестерня ведомая привода ВОМ II ступени
  47. шестерня ведомая привода ВОМ I ступени
  48. вилка
  49. рычаг сцепления
  50. вал выключения сцепления
  51. масленка
  52. пробка
  53. корпус сцепления

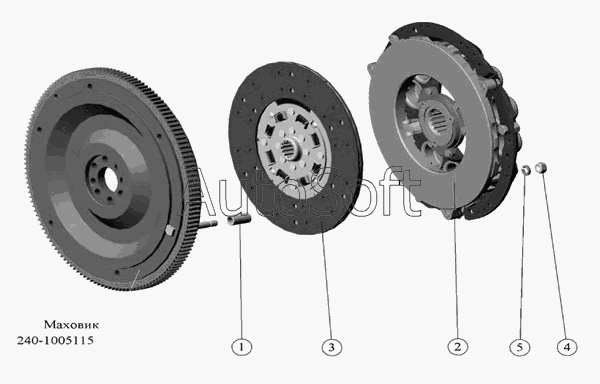

Ведущей частью муфты сцепления является маховик 1 и нажимной диск 3 (рис. А), установленный через три призматических выступа в пазах опорного диска 6, который крепится к маховику при помощи пальцев 16, дистанционных втулок 17 и корончатых гаек 18. Двенадцать нажимных пружин 5 со стаканами 4 расположены между опорным и нажимным дисками.

На призматических выступах нажимного диска с помощью осей 15 устанавливаются отжимные рычаги 13. Регулировка положения отжимных рычагов производится регулировочными винтами 21, ввернутыми в отжимные рычаги и упирающимися в опорные штифты 14. Рычаги прижимаются к опорным штифтам специальными пружинами 19.

Ведомый диск 2 состоит из ступицы 7, имеющей шлицы для подвижного соединения с силовым валом 27, демпферного устройства - гасителя крутильных колебаний, диска с двумя прикрепленными к нему фрикционными накладками 11. Одна накладка прикреплена непосредственно к диску с помощью латунных заклепок, вторая - со стороны нажимного диска через шесть пружинных пластин 10 стальными заклепками.

Крутящий момент передается от ведомого диска с накладками к ступице 7 через восемь упругих демпферов 8.

Включение и выключение сцепления производится при помощи отводки 23 с выжимным подшипником 22, перемещающейся по кронштейну отводки 24 и соединенной с педалью сцепления через тягу 10, рычаг сцепления 12 (рис. Б) и две вилки 48 (рис. А), закрепленные на валу 50 выключения сцепления посредством шпонок и клеммовых соединений.

Выжимной подшипник 22 смазывается солидолом через отверстие на левой стороне корпуса сцепления, закрытое пробкой 52, и масленку 51, ввернутую в цапфу отводки 23. При этом через специальное отверстие смазывается также поверхность сопряжения отводки с кронштейном.

Управление муфтой сцепления

Управление муфтой сцепления (рис. Б)

  1. стержень подушки
  2. болт
  3. педаль сцепления
  4. ось
  5. пружина
  6. болт упорный
  7. болт
  8. кронштейн
  9. масленка
  10. тяга
  11. вилка
  12. рычаг
  13. вилка
  14. тяга
  15. пружина
  16. контргайка
  17. рычаг
  18. болт

При нажатии на подушки педали сцепления 1 (рис. Б) отводка, перемещаясь по кронштейну 24 (рис. А), через выжимной подшипник нажимает на отжимные рычаги. Отжимные рычаги, упираясь регулировочными винтами в опорные штифты, поворачиваются и отводят нажимной диск от ведомого - муфта сцепления выключается. При отпускании педали происходит включение муфты сцепления.

В исходном положении педаль сцепления удерживается усилием пружины 5 механического сервоусилителя. При выключении сцепления точка упора пружины переходит через нейтраль и пружина сервоусилителя, воздействуя на педаль сцепления 3 в обратном направлении, снижает усилие на педали. Педаль сцепления установлена на оси 4, запрессованной в корпусе заднего моста. Поверхность сопряжения ступицы с осью смазывается солидолом через масленку 9, ввернутую в ступицу.
