Кв трансивер рубин предназначен для работы SSB на 8-ми любительских диапазонах (1,9…28 МГц). Чувствительность приемника — не хуже 0,4 мкВ (сигнал/шум — 10 дБ).

Полоса пропускания —2,4 кГц. Мощность передатчика 70 Вт.
Структурная схема приведена на рис,

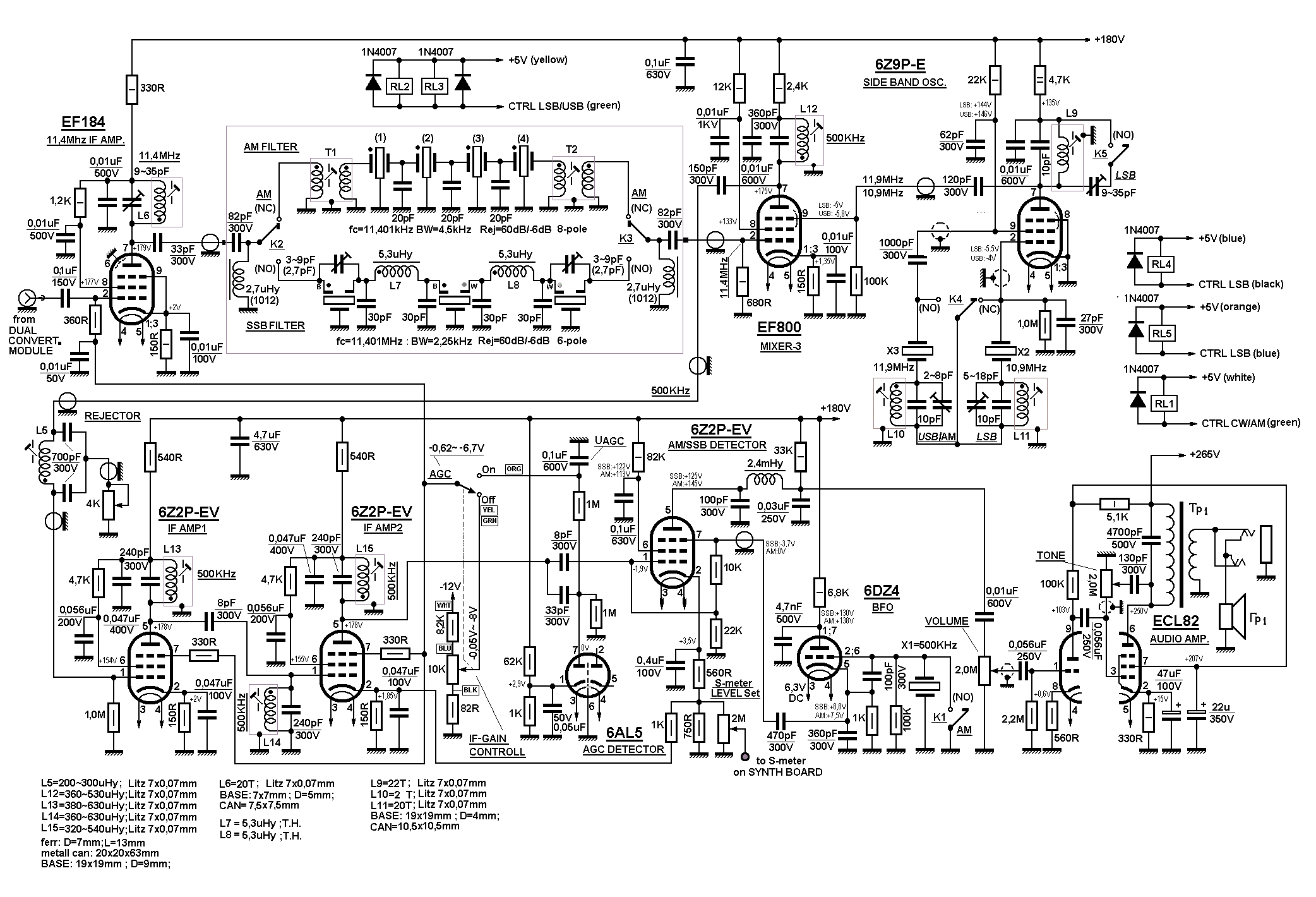

принципиальная — на рис.1, 2.

rubin_1



rubin_2

В режиме приема сигнал из антенны через П-контур и конденсатор СЗ подается на входной диапазонный контур L3C2 усилителя ВЧ, далее —через конденсаторы С5, 6 на ДПФ. После фильтрации сигнал подается на смеситель (VL2). Через С16, 17 на катод смесителя поступает сигнал с ГПД (VL10). Сигнал ПЧ через С14, 15 поступает на кварцевый фильтр, затем через С21 —на усилитель ПЧ (VL3, 4). С выхода УПЧ сигнал поступает на детектор (1 /2 VL12). На второй половине VL12 выполнен кварцевый гетеродин на 5 МГц. Сигнал НЧ через RC фильтр подается на усилитель НЧ (VL5), нагрузкой которого является Т2.

В режиме передачи НЧ сигнал с микрофона после усиления лампой (1/2 VL6) подается через катодный повторитель (1/2 VL6) и С86 на кольцевой балансный модулятор на диодах VD1 —4, в котором смешивается с сигналом кварцевого генератора, поступающем через С66.

DSB сигнал усиливается лампой VL9 и подается на кварцевый фильтр, в котором выделяется SSB сигнал. Затем он поступает на смеситель (1/2 VL2), на катод которого подается сигнал с ГПД. Нагрузкой смесителя является ДПФ. После фильтрации сигнал подается на УВЧ передатчика (VL 11). Нагрузкой этого каскада является диапазонный контур L8C41. Усилитель мощности собран на VL13, сигнал с которого через П-контур поступает в антенну.

Все каскады трансивера выполнены по традиционным схемам. Коммутация прием-передача осуществляется с помощью реле К1, включенного в аноде правой половины VL7 системы VOX. Реле коммутирует катоды ламп: а — «прием», в — «передача». На прием работают: VL1 — 5, 10,12. На передачу: VL2, 6, 7, 9 — 13. Монтаж аппарата выполнен на шасси. (рис. ).

montajka

Рациональное размещение ламп позволило обойтись без жгутов. Резонаторы кварцевого фильтра размещены непосредственно на шасси и разделены экранирующими перегородками сверху и снизу. На передней панели расположены: переключатель диапазонов, ручка настройки ГПД (С36), ручка регулировки усиления приемника (R42), регулятор выходной мощности R73, ручка настройки контура (С49).

На задней панели расположены разъемы: «Антенна», «Телефоны», «Микрофон», «Сеть», а также выключатель сети и держатель FU. Катушки ДПФ размещены сверху шасси около прорезей в шасси над соответствующими галетами S1. Данные L и С контуров указаны в таблице 1.

таблитца намоточных данных рубина

Моточные изделия: Др 1,2 — на резисторах МЛТ-2 100 Ом, имеют по 4 витка ПЭВ-1 1.0. Др 3 — диаметр — 20мм, ПЭВ-1 0.33 намотка 80 мм (20 мм от «горячего» конца с шагом 2 мм). Др4 — на резисторе ВС-1 1 МОм ПЭВ-1 0,15 до заполнения.

L1 — на оправке из стеклотекстолита диаметром-38 мм ПЭВ-1 0,7 30 витков, отводы от 10 и 20. L2 — бескаркасная намотка 60 мм на оправке диаметром-30, 12 витков ПЭВ-1 2.5 с отводами от 5, 6, 7, 8, 9 от «горячего» конца. L9 — керамика диаметром -18 мм 12 витков ПЭВ-1 1.0, отвод от 2-го от «холодного» конца витка, шаг —2мм.

Желательно использование готовой катушки от промышленных радиостанций (вожженая медь). L7, L13, L12 — диаметром 8мм, по 25 витков ПЭВ-1 0.33. L6 — диаметром 8 мм, 5 витков рядом с L7. Т2 — ТВЗ от телевизора или радиоприемника (Ш18 х 24); 3000 витков провода 0,12 и 91 виток провода 0,51).

Т1 — от телевизора старых моделей (Ш30 х 60); 1 — 430 провода 0,55; 2 — 32 провода 0,55; 3 — 600 провода 0,3; 4 — 430 провода 0.38; 5 — 65 0.31; 6 — 12,5 провода 1.35. На 28 МГц L14 — диаметром 8 мм — 14 витков 0,33, L5 — 20 витков 0,33 — на 24 МГц. К1 — РЭС-22 паспорт 023 — 0402 (2.8 кОм), 023 —0401 (2,6 к). На 21 МГц L10 диаметром 8 мм, 15 витков 0,33. L11 — 2 витка рядом с ПО.

В контуре ГПД желательно использовать конденсаторы КСО-Г. L9 установлена рядом с С36 и VL10. С36 — с воздушным диэлектриком (подобрать по перекрытию на 21 МГц =370 кГц). Выходной каскад передатчика на VL13 отделен металлическими перегородками с обеих сторон шасси. К верхней перегородке крепиться С49. К нижней — переключатель S1.1 —S1.2 — S1.3. В1 — В7 — 5,004 МГц, В8 — 5,0034 МГц, В9 — 5,0051 МГц.

Настройка. Сначала проверить напряжения в блоке питания (без нагрузки они чуть выше номинальных). При соответствии напряжений номинальным значениям приступить к налаживанию аппарата в режиме приема. Подать напряжение на VL3 — 5, 12. Налаживание УНЧ особенностей не имеет — подключив к выходу громкоговоритель или телефоны убедиться в работе каскада.

Затем — проверить работу кварцевого генератора по приемнику или частотомеру. Для настройки УПЧ необходимо иметь генератор на 5 МГц. Сигнал с него подать на управляющую сетку VL3, установив максимум усиления. Прослушивая сигнал на выходе УНЧ настроить в резонанс контуры L13, L12.

необходим приемник на 5 — 25 МГц или частотомер. Начинать нужно с диапазона 21 МГц. К переключателю S1.8 припаять С38 на 220 пФ и подать +150 В на левую половину VL10, проверив С36 перекрытие по диапазону при средней емкости С36. ГПД должен работать на 8,1 МГц, а перекрытие должно быть 185 кГц.

Добившись перекрытия и укладки диапазона, настраивают L10 на вторую гармонику, т.е. на 16, 20 МГц. После удвоения перекрытия по диапазону — 370 кГц. Аналогичным образом настраивают остальные диапазоны — 28,6 и 24,9 подключением параллельно контуров L14, L15 и емкостей СЗЗ в аноде и С38 в ГПД. На диапазонах 28 и 24 МГц используется третья гармоника ГПД, если использовать вторую гармонику ГПД, стабильность всего ГПД получается хуже. Стабильность ГПД на всех диапазонах получается высокой и с малым выбегом частоты, а на диапазонах 3,6 и 14 МГц он практически отсутствует. Напряжение на выходе ГПД — 1,5 — 2 В.

После настройки ГПД приступают к настройке диапазонных полосовых фильтров. Если понадобится, подобрать С9 и С10. Контур L3 нужен для повышения чувствительности на ВЧ диапазонах. На НЧ он не нужен, так как его роль выполняет П-контур.

Переведя трансивер в режим передачи, с помощью К1 приступают к настройке передающей части. Контур L7 С27 настраивают на 5МГц, a L8C41 — настраивают на середину диапазона. Ток покоя для ГМИ-6 должен быть 8 — 10 мА, для ГУ-29 — 40 мА при напряжении на управляющей сетке — 22 — 24 В, а на экранной — +230 В. Подбирая С50, С51 и отводы L2, добиваются максимальной отдачи на эквивалент антенны на всех диапазонах. VOX на VL7 работает без настройки.
