Подключение камеры заднего вида к штатной магнитоле Гранты

Камера заднего вида существенно облегчает парковку в городе, но на сегодняшний день, даже в новых моделях, Волжский автомобильный завод не добавил данный девайс в машины. Владельцы самостоятельно производят установку и подключения камеры заднего вида на Лада Гранта.

Нам потребуется:

— снять магнитолу.

— приготовить разъем «тюльпан».

— скачать специальную программу
[attachment=3]
пароль: club-lada.rf

Два провода разъема «тюльпан» подключаем к синей колодке C (mini ISO):

1. Массу (внешняя часть) разъема к контакту 16.

2. Плюс(центральная часть) разъема к контакту 19.

Подключение камеры заднего вида к штатной магнитоле ГрантыПодключение камеры заднего вида к штатной магнитоле Гранты

Если ММС была установлена на автомобиль в комплектации «норма», тогда необходимо еще подвести +12В с заднего хода к контакту №1 разъема А1.

Подключение камеры заднего вида к штатной магнитоле Гранты

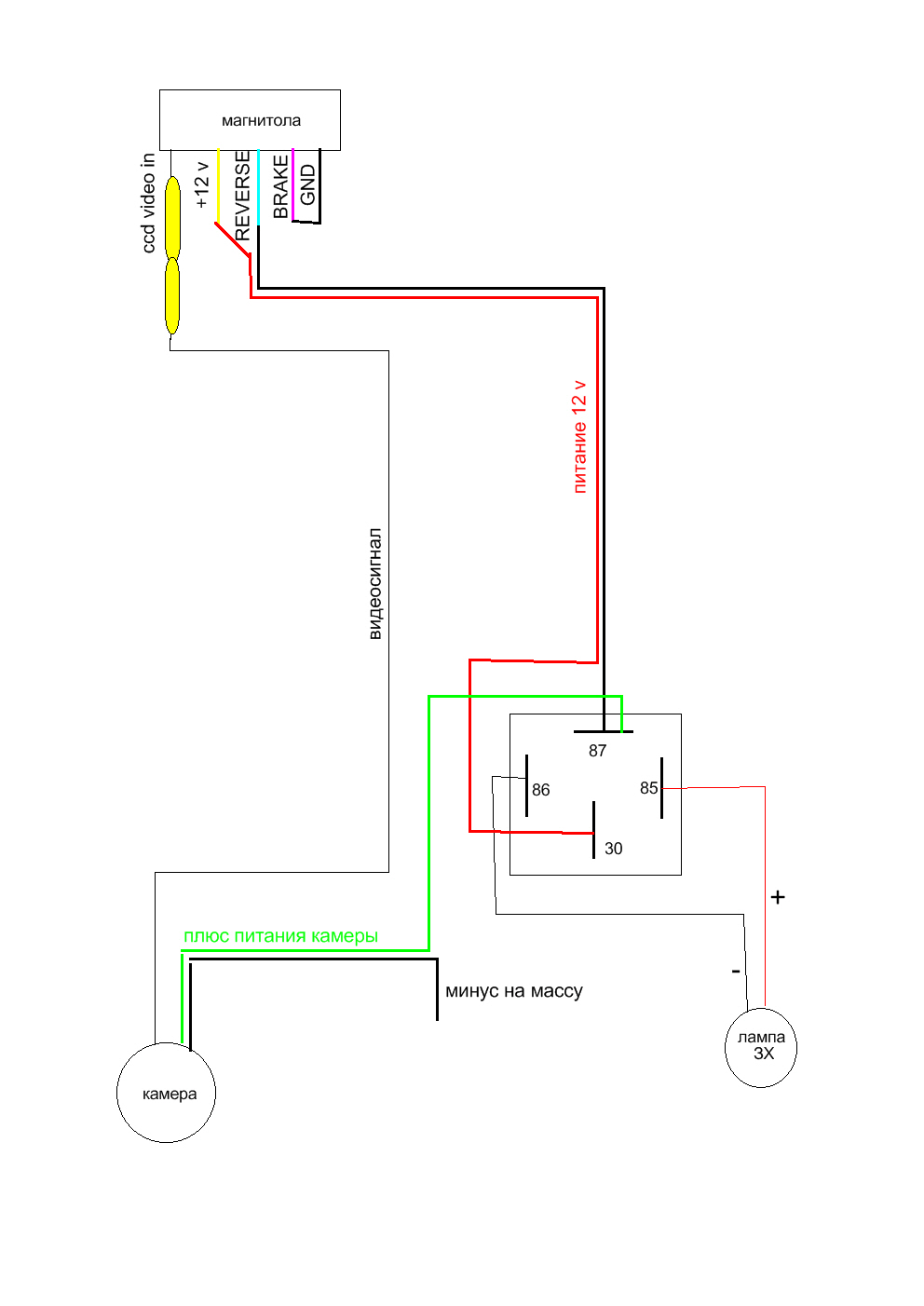

Общая схема подключения камеры заднего вида:

Подключение камеры заднего вида к штатной магнитоле Гранты

Для того, чтобы камера заднего вида работала в штатной ММС прошивку менять не нужно, достаточно установить специальную программу и запустить ее с рабочего стола WinCE. Нажать кнопку «Разрешить камеру» и проверяем статус (включена ли она).

Подключение камеры заднего вида к штатной магнитоле Гранты

Теперь камера заднего вида будет работать в штатной магнитоле и включится при переключении задней передачи.
