Контроллер Z-5R предназначен для использования в СКУД (электромагниные/электромеханические замки) в качестве автономного контроллера для ограничения доступа в подъезды жилых домов, в помещения административных учреждений, промышленных предприятий.

Внимание!

Данная инструкция касается контроллеров Z-5R до 2010 года выпуска. У насть также есть инструкции современных версий инструкций Z-5R (которые могут работать как с iButton Touch Memmory, так и с брелоками Proximity) -

полный список инструкций доступен на странице

Полное техническое описание

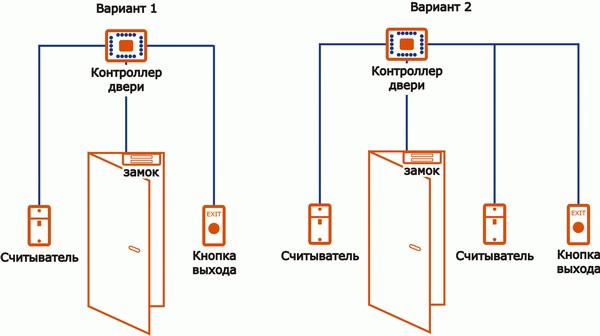

Контроллер Z-5R позволяет подключить следующее оборудование:

  • контактный считыватель ключей;
  • бесконтактный считыватель, эмулирующий протокол ключа DS1990А;
  • замок, открываемый как подачей, так и снятием напряжения (установка перемычки на печатной плате кон-троллера - инверсия выхода);
  • кнопка открывания замка (нормально разомкнутая);
  • внешний зуммер, внешний светодиод;
  • датчик открытой двери.

При работе совместно с компьютерным адаптером AC-Z (плюс программа "База Z") появляется возможность ведения базы ключей в ПК и оперативного изменения (загрузки/выгрузки) списка ключей в контроллере Z-5R (с помощью ключа DS1996 или только с помощью адаптера и ПК).

Технические характеристики:

"+" - означает наличие Параметр Значение
Встроенная энергонезависимая память 8 Кб
Максимальное количество ключей: до 680 шт. (DS1990А)
-простые ключи -для прохода
- мастер-ключ -для программирования
- блокировочный ключ -для блокировки прохода (может использоваться как простой ключ)
Наличие перемычки типа замков +
Световая и звуковая индикация режимов работы и программирования Имеется
Возможность записи содержимого памяти контроллера в ключ DS1996 и наоборот Имеется
Возможность программирования контроллера с помощью адаптера АС-Z и ПК без DS1996 Имеется
Установка длительности открывания замка: от 0 до 255c (заводское- 3 сек)
Схема размагничивания Имеется
Выход: МДП-транзистор.
Рабочее напряжение: 12V DC
Ток потребления (дежурный режим) 4мА
Ток коммутации до 5А
Защита от неправильного включения +
Габаритные размеры, мм: 54х31х14
Рабочая температура: От -40°С до +50°С

Комплект поставки:


  • контроллер Z-5R 1 ……………… шт.
  • перемычка ……………… 1 шт. (используется в случаях программирования и установки в режим электромеханического замка.)
  • монтажная коробка ……………… 1 шт. (под заказ)

Контроллер Z-5R предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых помещениях (отсутствие атмосферных осад-ков, песка, пыли, конденсации влаги).

Гарантия на контроллер Z-5R (Iron Logic) - бессрочная.

Основания для прекращения гарантийных обязательств:

  • нарушение настоящей Инструкции;
  • наличие механических повреждений;
  • наличие следов воздействия воды и агрессивных веществ;
  • наличие следов неквалифицированного вмешательства в схему контроллера

В течение гарантийного срока Изготовитель бесплатно устраняет неисправности контроллера Z-5R , возникшие по вине Изготовителя, или заменяет неисправные узлы и блоки.

Ремонт производится в мастерской Изготовителя.

Инструкция по программированию контроллера Z-5R


Управление “КОДОВЫМ ЗАМКОМ” (контроллером Z-5R)


Первое включение –запись мастер-ключей. (состояние память контроллера стерта, перемычку не ставить!)

Выдаются короткие сигналы в течение 16 секунд. Что указывает на то, что память контроллера стерта и установлен режим добавления мас-тер-ключей.

В момент выдачи сигналов коснитесь ключом контактора – это приведёт к записи его в память контроллера в качестве мастер-ключа. Пре-кращение выдачи коротких сигналов является подтверждением успешной записи первого мастер ключа. Для добавления новых мастер-ключей касай-тесь ими по очереди контактора с паузой между касаниями менее 16 секунд. На каждое касание новым ключом контроллер выдает короткий подтвер-ждающий сигнал. Выход из режима добавления мастер-ключей происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

В дальнейшем для программирования используются мастер-ключи.

Если ни одного ключа записать не удалось, – повторите включение.

Вход в режим записи мастер ключа при подаче питания происходит только при полностью пустой базе ключей.(ни простых, ни мастер, ни блоки-рующих)

Режимы программирования замка


Режимы Вход в режим программирования Обозначения
1. Добавление простых ключей 1 д М 1…4 – количество касаний ключом
д - длинное касание (около 6сек)
к - короткое касание ( менее 1 сек)
М – мастер-ключ
П – простой ключ
Б – блокирующий ключ
2. Добавление блокирующих ключей. 1 д М
3. Добавление мастер ключей. 1 к М, 1 д М
4. Стирание отдельных ключей. 2 к М, 1 д М
5. Стирание всех ключей (памяти контроллера). 3 к М, 1дМ
6. Установка времени открывания двери. 4 к М
7. Запись памяти контроллера в спец-ключ память. 1 д М
8. Запись памяти спец-ключа в память контроллера. 1 д М
9. Работа с блокирующим ключом. 1 д Б

Общие свойства режимов программирования

Для перевода контроллера в нужный режим программирования используются короткие (менее 1 сек) и длинные (около 6 сек) касания мастер-ключом. На работу в режиме программирования есть ограничение на время после последнего касания (около 16 сек), после которого контроллер выходит в исходное состояние, информируя серией из пяти коротких сигналов.

1. Добавление простых ключей ( 1 д М )
Коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать. Для добавления новых ключей касайтесь ими по очереди контактора с паузой между касаниями менее 16 секунд. На каждое касание новым ключом контроллер выдает подтверждающий короткий сигнал. Если ключ уже имеется в памяти, то два коротких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-ключом. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

2. Добавление блокирующих ключей ( 1 д М )
В режиме добавления простых ключей надо коснуться выбранным ключом контактора и удерживать около 9 секунд до длинного сигнала ( т.е сначала будет короткий сигнал , длинный сигнал о добавлении блокирующего ключа). Если не будете добавлять ещё ключи, то далее будет серия коротких сигналов – выход из режима программирования.

3. Добавление мастер-ключей ( 1 к М, 1 д М )
Кратковременно коснитесь мастер-ключом контактора (короткое касание). В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент касания, контроллер выдаст два коротких сигнала указывающих на второе касание мастер-ключом в режиме программирования, и через 6 секунд один сигнал указывающий на переход замка в режим добавления мастер-ключей. После этого мастер-ключ следует убрать. Для добавления новых мастер-ключей касайтесь ими по очереди контактора с паузой между касаниями не более 16 секунд. На каждое касание новым ключом контроллер выдает подтверждающий короткий сигнал. Если ключ уже имеется в памяти, как мастер-ключ, то сигналов не будет. Выход из режима добавления мастер-ключей происходит автоматически через 16 секунд после последнего касания. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

4. Стирание простых ключей с помощью мастер-ключа ( 2 к М, 1 д М )
Два раза кратковременно коснитесь мастер-ключом контактора (короткие касания). В момент первого касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, В момент второго касания, контроллер выдаст два коротких сигнала указывающих на второе каса-ние мастер-ключом в режиме программирования, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент третьего касания, контроллер выдаст три коротких сигнала, и через 6 секунд один сигнал указывающий на переход замка в режим стирания простых ключей. После этого мастер-ключ следует убрать. Для стирания ключей касайтесь ими по очереди контактора с паузой между касаниями не более 16 секунд. На каждое касание стираемым ключом контроллер выдает подтверждающий короткий сигнал. Если ключа нет в памяти, то два корот-ких сигнала. Выход из режима происходит либо автоматически через 16 секунд после последнего касания, либо при касании мастер-ключом. О выходе из режима контроллер информирует серией из 5 коротких сигналов.

5. Стирание памяти контроллера ( 3 к М, 1 д М )
Три раза кратковременно коснитесь мастер-ключом контактора (короткие касания). В момент первого касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, В момент второго касания, контроллер выдаст два коротких сигнала указывающих на второе каса-ние мастер-ключом в режиме программирования. В момент третьего касания, контроллер выдаст три коротких сигнала указывающих на третье касание мастер-ключом, и не более чем через 6 секунд коснитесь и удерживайте мастер-ключ в контакторе (длинное касание). В момент четвертого касания, контроллер выдаст четыре коротких сигнала, и через 6 секунд серию коротких указывающих на стирание памяти контроллера и выход из режима программирования. После этого мастер-ключ следует убрать. Переход в режим программирования будет осуществлен автоматически после включения питания.
-В момент уничтожения всей базы с помощью мастер ключа не происходит стирания запрограммированного времени открывания.

6. Программирование времени открывания ( 4 к М )
Четыре раза кратковременно коснитесь мастер-ключом контактора. В момент каждого касания, контроллер выдает сигналы подтверждающие опозна-ние мастер-ключа, а их количество будет соответствовать количеству касаний. В момент четвертого касания, контроллер выдает соответственно четыре сигнала и перейдет в режим программирования времени открывания. В течении 6 секунд от последнего касания необходимо замкнуть кнопку двери на время необходимое для открывания. После отпускания кнопки контроллер выдаст сигнал и запишет время в память.

7. Запись памяти контроллера в память DS1996 ( 1 д М )
Подготовить DS1996 к записи.

Перевести контроллер в режим добавления простых ключей.
Для этого коснитесь и удерживайте мастер-ключ в контакторе. В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать.

Коснитесь и удерживайте DS1996 в контакторе. При касании контроллер выдаст короткий сигнал, подтверждающий, что ключ DS1996 установлен в режим записи (если два коротких сигнала, то необходимо повторить подготовку DS1996 с помощью ПК).Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить).

По завершению записи контроллер выдаст серию коротких сигналов указывающих на завершение записи и выход из режима программирования.

8. Запись памяти DS1996 в память контроллера (1 д М )
Подготовить DS1996 к считыванию.

Перевести контроллер в режим добавления простых ключей. Для этого коснитесь и удерживайте мастер-ключ в контакторе. В момент касания, контроллер выдаст короткий сигнал подтверждающий опознание мастер-ключа, и через 6 секунд второй сигнал указывающий на переход замка в режим добавления простых ключей. После этого мастер-ключ следует убрать.

Коснитесь и удерживайте DS1996 в контакторе. При касании контроллер выдаст короткий сигнал, подтверждающий, что ключ DS1996 установлен в режим записи (если два коротких сигнала, то необходимо повторить подготовку DS1996 с помощью ПК).Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить)

По завершению записи контроллер выдаст серию коротких сигналов указывающих на завершение записи и выход из режима программирования.
- Подготовка DS1996 производится с помощью компьютера и адаптера АС-Z.

9. Работа с блокирующим ключом (1 д Б )
Блокирующий ключ предназначен для работы:

  • как простой ключ доступа в общем режиме работы контроллера (т.е. открыт доступ для всех простых ключей прописанных в базе)
  • для перевода контроллера в режим блокировки ( в этом режиме отрывают контроллер только блокирующие ключи).
  • для перевода в обычный режим

Блокирующий ключ открывает по отпусканию.

Для перевода в режим блокировки приложить блокирующий ключ к контактору и удерживать около 3секунды до появления длительного непрерывно-го, что соответствует включению режима блокировки .

В этом режиме блокируются все простые ключи. При использования простого ключа контроллер не открывается, а выдаёт множество коротких сигна-лов.

Выход из режима блокировки в общий режим производится
- аналогично переводу в режим блокировки с помощью блокирующего ключа (до серии коротких сигналов)
- коротким касанием мастер-ключа (серия коротких сигналов)

Управление замком (открывание).

Коснитесь ключом контактора. Если код ключа совпадает с кодом, имеющимся в памяти контроллера, замок приводится в состояние открыт на время не менее “времени открывания”. В состояние закрыт замок устанавливается после размыкания дверного геркона (дверь закрыта) только по истечении “времени открывания”. Если непрерывно открыта дверь ( контакты геркона замкнуты), то контроллер сигнализирует в течении 15 сек о состоянии открытой двери.

В случае отсутствия геркона состояние закрыт наступает через “время открывания”.

Если код ключа не совпадает с кодом, имеющимся в памяти, контроллер выдает два коротких сигнала подтверждающих считывание, но указывающих на несовпадение кодов.

Нажмите дверную кнопку. Замок установится в состояние открыт на время не менее “времени открывания”. В состояние закрыт замок устанавливается после размыкания дверного геркона (дверь закрыта – электрические контакты геркона разомкнуты) только по истечении “времени открывания”. В случае отсутствия геркона состояние закрыт наступает через “время открывания”. Если кнопка удерживается, то замок находится в состоянии открыт.

Порядок использования перемычек.

В комплекте контроллера поставляется одна перемычка, которая используется в случаях программирования и установки в режим электромеханическо-го замка (всего пять положений –см. схему подключения контроллера).

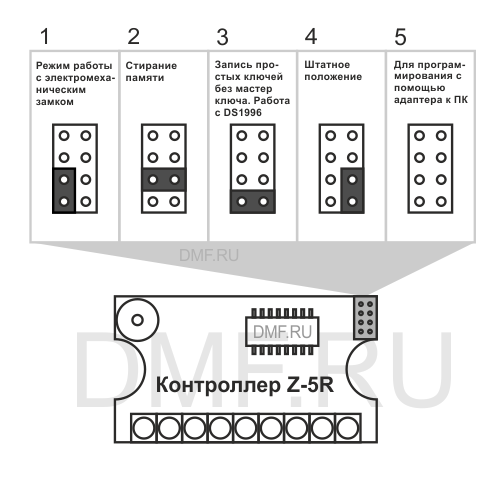

перемычки контроллера Z-5R

Положение №1 - устанавливает логику работы силового каскада.

  • без перемычки – электромагнитный замок, в состоянии закрыт подано напряжение;
  • с перемычкой – электромеханический замок, в состоянии закрыт снято напряжение.

Положение №2 - для стирания памяти контроллера.
Для этого выключить питание замка, установить перемычку и включить питание. По завершению стирания серия коротких сигналов.
-Стираются все ключи, запрограммированное время открывания стирается (устанавливается заводское - 3 сек.)

Положение №3 - для перехода в режим «добавление простых ключей».
Для этого выключить питание замка, установить перемычку и включить питание. После сигнала контроллер находится:

  • в режиме добавления простых ключей ( можно добавить простые, блокирущие ключи без мастер-ключа),
  • для записи информации с помощью DS1996 ( без мастер-ключа) в контроллер и на оборот. При касании DS1996:
    • сигнализация одним сигналом - ключ DS1996 подготовлен к считыванию или записи. Далее ожидать завершения операции до серии коротких сигналов (если через 5 сек нет сигналов, то операцию повторить)
    • если два сигнала, то ключ DS1996 не подготовлен.

Положение №4 - штатное место, не влияет на работу контроллера.

Положение №5 - в контроллер, подключённый к ПК через адаптер АС-Z, может записываться база ключей, созданная в ПК.

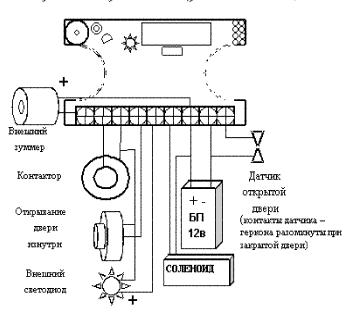

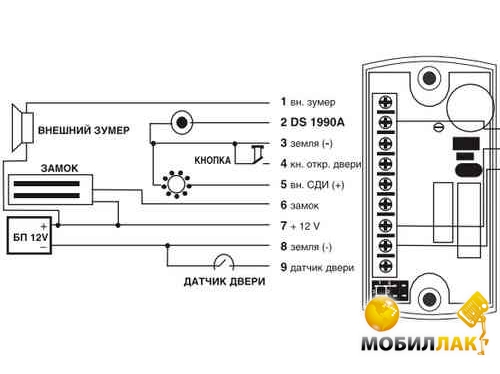

Схема подключения контроллера Z-5R

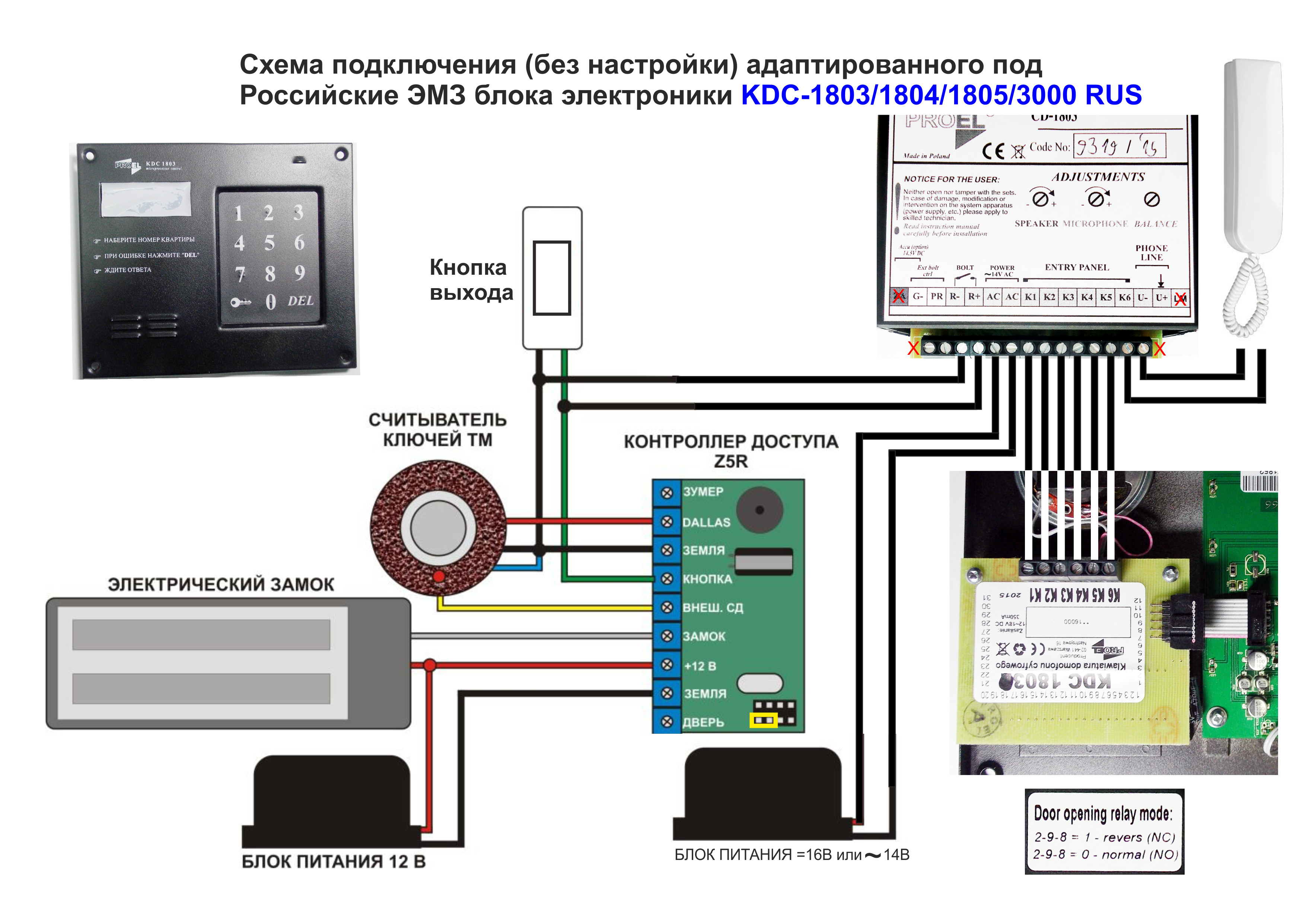

схема подключения CD1803 с контроллером Z-5Rсхема подключения контроллера Z-5R
