Как сделать самодельные светодиодные поворотники для своего автомобиля


Сейчас можно наблюдать, как многие меняют освещение автомобиля с ламп накаливания на светодиодные, которые в некоторых случаях ярче, меньше по энергопотреблению, и намного долговечнее ламп. Не обойдем и повторители поворотов на примере для автомобиля ВАЗ 2101-07. И рассмотрим ниже подробнее, как сделать светодиодные поворотники своими руками.

Как сделать самодельные светодиодные поворотники для своего автомобиля

О конструкции:

Лампы размещаются в плоскости на плате, не смотрим на то что сам повторитель имеет немного призматическую форму.

Рисуем печатную плату, переводим на односторонний фольгированный текстолит, вытравливаем. Что получалось смотрим на фото.

Как сделать самодельные светодиодные поворотники для своего автомобиля

Как сделать самодельные светодиодные поворотники для своего автомобиля

Проделываем дремелью пазы под вставку либо проводов, в нашем случае используем ножку из текстолита.

Как сделать самодельные светодиодные поворотники для своего автомобиля

Как сделать самодельные светодиодные поворотники для своего автомобиля

Как сделать самодельные светодиодные поворотники для своего автомобиля

Вот так вот должна была выглядеть конструкция в сборе. Когда с макетированием закончил — приступил к пайке.

Как сделать самодельные светодиодные поворотники для своего автомобиля

И тестируем подключив питание.

Как сделать самодельные светодиодные поворотники для своего автомобиля

И примеряемся к нашему корпусу.

Как сделать самодельные светодиодные поворотники для своего автомобиля

Как видно все отлично стало на свое место. Диоды смещены от края на пару миллиметров, а корпус повторителя, как помните, имеет скошенные плоскости от центра.

Как сделать самодельные светодиодные поворотники для своего автомобиля

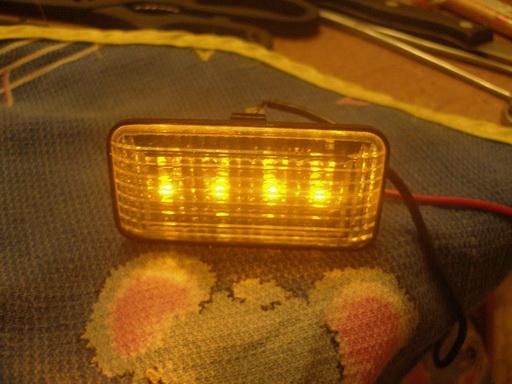

Результат можно увидеть на самое первой фотографии. Удачной сборки.


Автор: Вадим Корнелюк
